AH系列标准型CPU

模块化中型PLC高端产业机械与系统整合应用的智能解决方案

应用领域：

产业机械应用

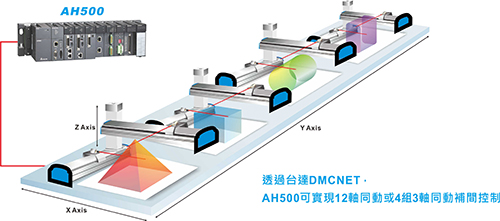

AH500的优异运动控制功能，可实现任意三轴直线补间、任意两轴圆弧补间、及任意三轴螺旋补间与连续补间功能，透过台达DMCNET高速通讯网络架构，可达到1ms的指令周期内12轴同动或4组3轴同动补间功能。无论是复杂的过程控制或是精密的运动控制需求，都能透过AH500来实现，有效应用于各种产业机台，如建材机，经编机，食品包装机等等。

系统应用

AH500是为了各种高阶自动化系统应用而设计的模块化控制器，多样化的模块选择及优异的系统架构扩充性，为各种系统应用行业提供优异解决方案；例如针对建筑空调(HVAC)以及造纸行业的远程I/O需求，AH500主站可作为中央控制系统，将AH500的远程I/O分散建置在HVAC系统中不同的楼层位置，或是造纸行业中不同的制程阶段，提供楼宇自动化或是工厂自动化的完整解决方案。

产品特色：

	高阶软硬件全面整合的自动化系统

	ISPSoft 编辑软件，提供五种编程语言及图形化界面
	背板与背板之间的近端延伸通讯线可达100米，增加硬件规划的弹性
	支持模块热插入功能，提升维护便利性

技术规格：


	采用32位处理器


	I/O 扩展点数： - DIO支持点数为4,352点 - AIO支持信道数为544个信道 - RIO支持能力为100,000点以上


	程序容量： 384k steps (1.5MB)


	数据缓存器增加为(D+L) 256k words


	高速的程序处理能力：LD处理速度为0.02µs


	CPU模块内建全隔离RS-232/422/485、Mini USB、Ethernet、SDHC记忆卡功能


	多元化模块选择，包含数字I/O、模拟I/O、温度、网络、脉波及DMCNET与EtherCAT运动控制等模块
